1、引言

實現城市21世紀經濟可持續發展戰略，水資源是重要保障條件。只有加強水資源的統一管理，合理開發利用，才能促進經濟的可持續發展。目前我國泵站效率低，供水運行仍處于較落后的管理狀態，水資源浪費現象十分嚴重，不能適應現代社會發展的需要。供水網絡引入計算機等先進技術，提高泵站管理水平，采用供水優化調度，不僅能節省大量能源，而且使管網能在合理的狀態下運行，既保證供水的要求，也能使管網在最佳狀態下運行。因此，如何科學地規劃新的或改建舊的二次增壓供水設備，如何科學地進行供水調度，是擺在人們面前的一個需要解決的問題。

國外的二次增壓供水設備調度運營普遍利用計算機完成，這一系統稱之為監控系統。其功能是通過遙訊系統，把應保證的二次增壓供水設備關鍵點的實際壓力值遙測采集到監控中心，利用計算機進行計算、預測和決策，然后遙控調整供水，來保證二次增壓供水設備的關鍵點達到水量保證值。同時在供水系統發生爆管、漏水等事故時，可以自動進行分析做出合理的處理決策，以保證系統安全、經濟的運營.

2、二次增壓供水設備概述

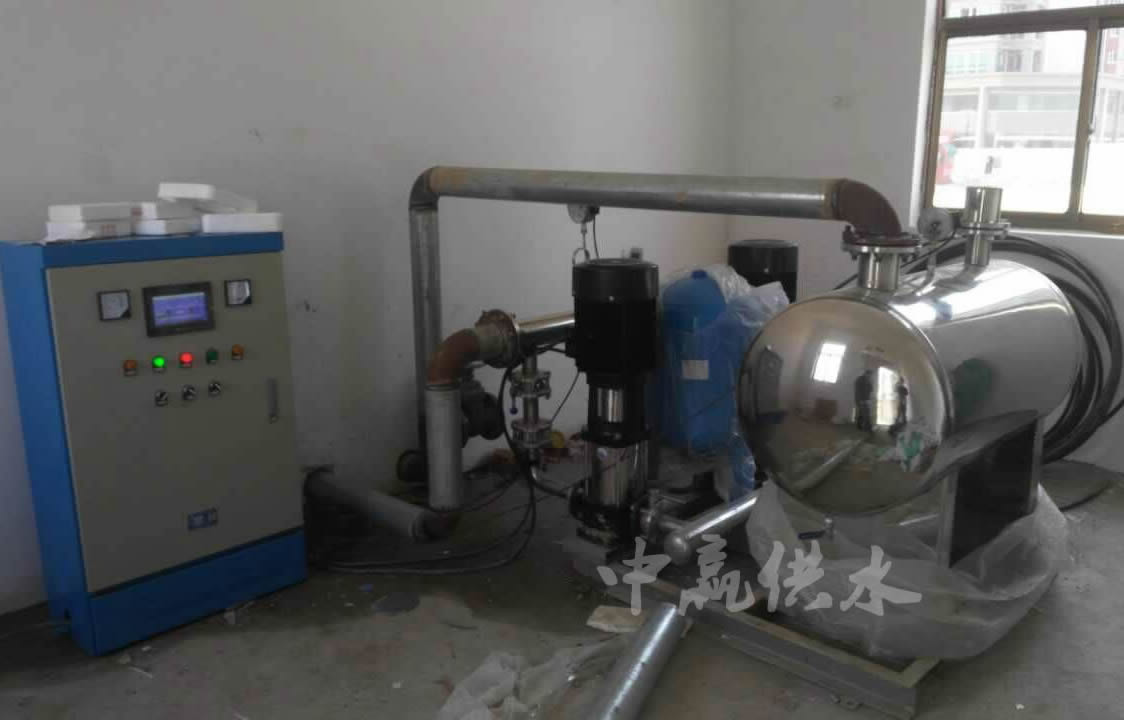

整個二次增壓供水設備主要包括兩大部分：水源地引水采集系統及水廠恒壓輸水系統。

水源地引水采集系統主要由6組現地供水井群組成。每組供水井群由一個現地井群集中控制室及5眼水井組成,每眼水井有一現地控制井房?，F地井群集中控制室設有本組水井高低壓配電系統及本組水泵啟停集中控制系統。5眼水井分別為1眼深井及4眼淺井，編號分別為1#、2#、3#、4#、5#井，其中1#及2#井分布在集中控制室，3、4、5#井以集中控制室為中心呈分布式分布。

現地6組井群共30眼井的引水通過20余公里的輸水管線輸送到水廠，再由供水泵群給城市居民供水。

水廠控制網絡主要由總控室中心、高低壓配電系統、蓄水池、加藥泵房、二泵房組成。其中總控室中心是整個系統的核心。二泵房共有5臺供水泵組成，其中55KW變頻泵1臺，75KW變頻泵2臺，75KW軟啟泵2臺，主要完成對城市的變頻恒壓供水；總控室中心作為整個供水系統的監控調度中心，負責整個供水系統的5臺輸水泵及30眼水井泵的集中調度與控制。系統總體結構圖如圖1所示。

3、二次增壓供水設備控制系統設計方案

3.1設計依據

（1）系統設計能力為5萬噸/24小時，平均供水2083.3立方米/小時；

（2）水源地有30個水泵供水，其中6臺水泵分別由30KW的電機驅動，24個水泵由11KW的電機驅動；

（3）水廠有2個5000立方米的蓄水池，共計10000立方米；

（4）最終控制對象是水廠蓄水池水位及出水口壓力；

（5）水源地與自來水廠蓄水池的距離為20公里；

（6）每個單井泵的運行要求有手動、自動和遠程控制三種方式；

（7）每5個單井為一個井群，每一井群設一本地集中控制室，統一協調各單井泵的運行，實現泵群的聯網優化運行；

（8）水廠設一總控室，作為遠程監控站點，實現遠程集中管理和調度。

3.2二次增壓供水設備設計原則

（1）先進性原則：控制方案功能強、技術先進、合理。采用先進的體系結構，選用先進成熟的技術和設備及軟硬件平臺，營造高起點的系統開發與應用環境，使系統能隨著科學技術的發展而不斷平滑升級。

（2）安全性、可靠性原則：設備運行可靠、性能穩定。方案中所選擇的每個元件和設備必須滿足系統運行要求；二次增壓供水設備應具有自檢、自診斷功能；系統應能及早發現設備故障，避免發生事故，局部故障不造成錯誤輸出，并能自動報警；現地單井站應具有必要的冗余配置；信息采集及控制輸出，要考慮多重軟件硬件閉鎖。

（3）實用性原則：應充分考慮利用資源，能使用戶最方便地實現各種功能。實現供水泵運行優化合理調度；充分考慮用戶的使用頻度和應用程度，設置系統控制流程、合理設計存儲和服務體系，使操作、維護簡單方便。

（4）經濟性原則：采用最合理的方案，最大程度的保護廠方原有的投資。使二次增壓供水設備運行經濟節能、運行維護費用低；達到最優的性能/價格比。

（5）開放性原則：系統設計應采用開放技術、開放結構、開放系統組件和開放用戶接口，以利于網絡的維護、擴展升級及外界信息的溝通，易于擴展，以降低二次投資。

（6）靈活性原則：采用積木式模塊組合和結構化設計，使系統配置靈活，滿足系統逐步到位的建網原則，使網絡具有強大的可增長性和強壯性。
